    Управление освещением RS-485 · Econex Smart

    Архитектура RS-485

    Система управления освещением Econex Smart объединяет исполнительные модули, датчики и устройства дискретного ввода-вывода на проводной шине RS-485.

    RS-485 — электрический интерфейс дифференциальной последовательной связи. В показанной архитектуре сервер подключается к шине через преобразователь USB–RS-485, а совместимые устройства обмениваются с ним данными. Кабель, длину сегментов и параметры связи определяют при проектировании объекта.

    Преимущества управления освещением по RS-485

    Длина линии и скорость обмена

    Для оконечных RS-модулей каталог Econex приводит длину сегмента 100 м при 115,2 кбит/с и 1200 м при 9,6 кбит/с. Фактическую допустимую длину определяют с учётом кабеля, числа устройств и топологии линии.

    Устойчивость к помехам

    Дифференциальная передача снижает влияние синфазных помех. Надёжность связи зависит также от прокладки кабеля и правильного согласования линии.

    Расширение сети

    Модули и датчики подключаются к общей магистрали с короткими ответвлениями. Econex RS Repeater предназначен для усиления сигнала и увеличения числа устройств в системе.

    Управление и приём сигналов

    Модули RS Standard регулируют световой поток, Contact 4 и Contact 16 коммутируют внешние цепи, а Sensor Contact 6 принимает сигналы сухих контактов. Состав функций зависит от выбранного оборудования.

    Схема подключения RS-485

    Выберите устройство на схеме, чтобы перейти к его описанию и артикулу.

    Архитектура RS-485 — Econex Smart Econex Touch и ПК подключены к локальной сети предприятия. Отдельный шлюз — локальный сервер предприятия — расположен между этой сетью и Интернетом. Сервер Econex RF Gate base подключён к локальной сети и соединён с модулем USB–RS. Счётчик электроэнергии подключён к модулю. Под USB–RS показан разъём шины. Между USB–RS и повторителем от шины RS-485 ответвляются модули Contact 4, Contact 16 и Sensor Contact 6; им требуется отдельное питание 24 В. Под Contact 4 и Contact 16 показаны условные светильники на контактных выходах, под Sensor Contact 6 — выключатель на контактном входе. После повторителя к шине подключены RS Alert, RS Sensor Lux и четыре модуля управления светильниками. От каждого выходного модуля линия с подписью «0-10V» ведёт к карточке светильников. Под Standard G2 в карточке показаны два значка. Номера устройств ведут к таблице. ТОЧКИ УПРАВЛЕНИЯ Локальная сеть Точка управления Econex Touch · 5012301 01 Econex Touchарт. 5012301 ПК / мобильное устройство ШлюзЛокальный сервер предприятия Интернет СЕРВЕР И ИНТЕРФЕЙС Сервер Econex RF Gate base · 5011211 02 Econex RF Gate baseарт. 5011211 Модуль преобразования Econex USB–RS-485 · 5132101 03 Econex USB–RS-485арт. 5132101 Счётчик электроэнергии ДОПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА НА ШИНЕ RS-485 Модуль RS-485 Contact 4 · 5022102 04 RS-485 Contact 4арт. 5022102 Модуль RS-485 Contact 16 · 5022104 05 RS-485 Contact 16арт. 5022104 Модуль RS-485 Sensor Contact 6 · 5022201 06 RS-485 Sensor Contact 6арт. 5022201 Контактный выход Контактный выход Контактный вход Светильник Светильник Выключатель Модуль Econex RS Repeater · 5231102 07 Econex RS Repeaterарт. 5231102 Шина RS-485 Модуль Econex RS Alert · 5224201 08 Econex RS Alertарт. 5224201 Датчик освещённости Econex RS Sensor Lux · 5223301 09 Econex RS Sensor Luxарт. 5223301 Модуль Econex RS Standard Relay Pro · 5221221 10 RS Standard Relay Proарт. 5221221 Модуль Econex RS Standard Relay · 5221211 11 RS Standard Relayарт. 5221211 Модуль Econex RS Standard G2 · 5221222 12 RS Standard G2арт. 5221222 Модуль Econex RS Standard · 5221201 13 RS Standardарт. 5221201 0-10V 0-10V 0-10V 0-10V Светильник Светильник Светильники Светильник
    Локальная сеть / EthernetШина RS-4850-10V

    Схема показывает функциональные связи и не задаёт порядок монтажа. Длину линии и ответвлений, согласование шины и питание устройств определяют по паспортам оборудования и проектной документации. Модули Contact 4, Contact 16 и Sensor Contact 6 требуют питания 24 В DC.

    Оборудование RS-485

    Номера в таблице соответствуют номерам на схеме. Нажмите номер, чтобы найти устройство.

    №ОборудованиеНазначениеАртикулКаталог
    Точка управления Econex Touch
    		Стационарная точка управления системой Econex Smart.5012301В каталоге ↗
    Сервер Econex RF Gate base
    		Сервер системы Econex Smart. Связывает точки управления с оборудованием системы.5011211В каталоге ↗

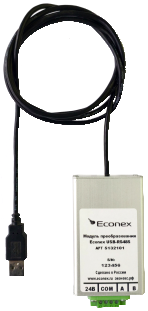

    Модуль преобразования Econex USB–RS-485
    		Интерфейсный модуль между сервером и проводной шиной RS-485; на схеме к нему подключён счётчик электроэнергии.5132101В каталоге ↗

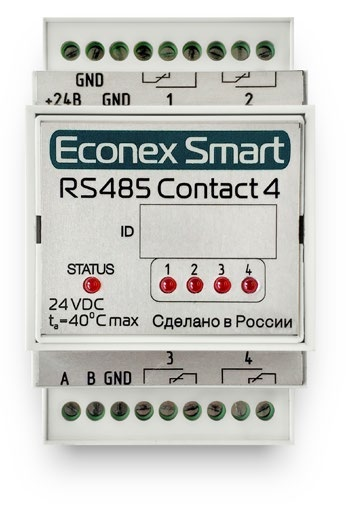

    Модуль RS-485 Contact 4
    		Управляет электрическими устройствами через четыре встроенных сухих контакта по командам Econex Smart. Требует питания 24 В DC.5022102В каталоге ↗
    Модуль RS-485 Contact 16
    		Управляет электрическими устройствами через шестнадцать встроенных сухих контактов по командам Econex Smart. Требует питания 24 В DC.5022104В каталоге ↗

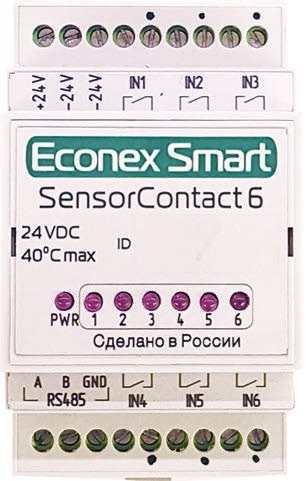

    Модуль RS-485 Sensor Contact 6
    		Принимает сигналы от шести сухих контактов внешних устройств. Требует питания 24 В DC.5022201В каталоге ↗

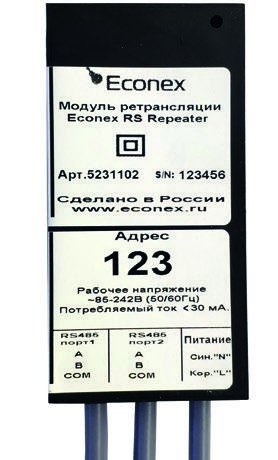

    Модуль Econex RS Repeater
    		Усиливает сигнал и позволяет увеличить число устройств в системе управления.5231102В каталоге ↗

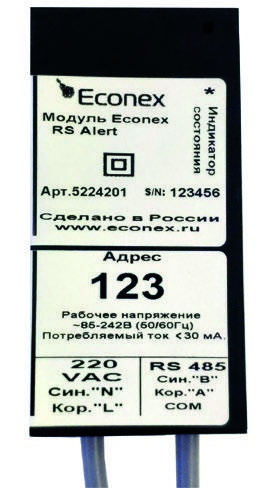

    Модуль Econex RS Alert
    		Передаёт в Econex Smart сигнал о наличии напряжения на входе; применяется для контроля срабатывания внешних датчиков и устройств.5224201В каталоге ↗
    Датчик освещённости Econex RS Sensor Lux
    		Измеряет естественную освещённость для регулирования светового потока светильников.5223301В каталоге ↗

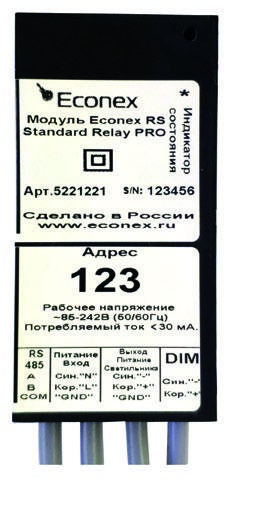

    Модуль Econex RS Standard Relay Pro
    		Регулирует световой поток светильника или группы до 2000 Вт, отключает питание реле, измеряет мощность и температуру.5221221В каталоге ↗

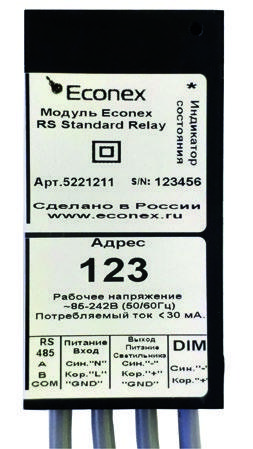

    Модуль Econex RS Standard Relay
    		Регулирует световой поток светильника или группы до 500 Вт; встроенное реле отключает питание светильников.5221211В каталоге ↗
    Модуль Econex RS Standard G2
    		Регулирует световой поток светильника или группы до 500 Вт; в каталоге указано до четырёх светильников.5221222В каталоге ↗

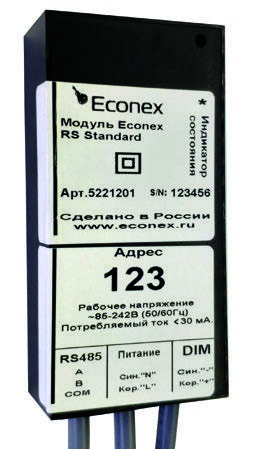

    Модуль Econex RS Standard
    		Регулирует световой поток одного светильника с диммируемым драйвером.5221201В каталоге ↗

    ПК, мобильное устройство, локальный сервер предприятия, интернет и счётчик показаны как элементы схемы без артикула. Состав периферии, длину линии и параметры связи уточняют при проектировании.
