Беспроводное управление освещением Econex Smart по радиоканалу LR 433/868 МГц объединяет исполнительные модули, датчики и устройства передачи сигналов в радиосеть без прокладки отдельной линии управления.

Сервер Econex RF Gate base соединяется с радиосетью через модуль USB–LR. Модули LR Standard управляют светильниками с диммируемыми драйверами, а LR SensorLux и LR Alert передают данные для автоматизации. На схеме также показан модуль LR–RS-485 для связи с оборудованием на проводном интерфейсе.

Возможности беспроводного управления LR 433/868 МГц

Без отдельной линии управления

Команды управления и сигналы датчиков передаются по радиоканалу. При модернизации освещения это позволяет обойтись без прокладки отдельного сигнального кабеля к светильникам. Электропитание оборудования предусматривают по проекту.

Радиоканал 433/868 МГц

Оборудование LR работает на частотах 433 и 868 МГц в зависимости от модели. При подборе датчиков, исполнительных модулей и устройств связи проверяют рабочую частоту и совместимость конкретных изделий.

Связь на протяжённых объектах

Заявленная дальность зависит от модели: для LR Standard (арт. 5121201) — до 10 км, для LR SensorLux (арт. 5123301) — до 500 м. Проектное покрытие проверяют на объекте с учётом размещения оборудования, преград и радиопомех.

Диммирование и интеграция

Модули LR Standard управляют драйверами светильников по сигналу 0–10 В; исполнения Relay дополнительно коммутируют питание. LR SensorLux передаёт данные об освещённости, LR Alert — сигнал с внешнего входа, а LR–RS-485 связывает радиосистему с оборудованием на интерфейсе RS-485.

Схема подключения LR 433/868 МГц

Выберите устройство на схеме, чтобы перейти к его описанию и артикулу.

Архитектура LR 433/868 МГц — Econex Smart Econex Touch и ПК подключены к локальной сети через шлюз предприятия. Сервер RF Gate base соединён с модулем USB–LR. По радиоканалу LR с ним связаны датчик освещённости, LR Alert, преобразователь LR–RS-485 и пять исполнительных модулей. К преобразователю по интерфейсу RS-485 подключён счётчик электроэнергии. От исполнительных модулей к светильникам идут линии 0-10V. Номера устройств ведут к таблице. Локальная сеть Точка управления Econex Touch · 5012301 01 Econex Touchарт. 5012301 ПК / мобильное устройство ШлюзЛокальный сервер предприятия Интернет Сервер Econex RF Gate base · 5011211 02 Econex RF Gate baseарт. 5011211 Модуль приёма и передачи данных Econex USB–LR · 5124101 03 Econex USB–LRарт. 5124101 Датчик освещённости Econex LR SensorLux 433 MHz · 5123301 04 LR SensorLux 433 MHzарт. 5123301 433 МГц Модуль Econex LR Alert · 5124201 05 Econex LR Alertарт. 5124201 Модуль Econex LR–RS-485 · 5131101 06 Econex LR–RS-485арт. 5131101 Счётчик электроэнергии RS-485 Радиосвязь LR Модуль Econex LR Standard · 5121201 07 LR Standardарт. 5121201 Модуль Econex LR Standard G2 · 5121222 08 LR Standard G2арт. 5121222 Модуль Econex LR Standard G2 Pro · 5121223 09 LR Standard G2 Proарт. 5121223 Модуль Econex LR Standard Relay · 5121211 10 LR Standard Relayарт. 5121211 Модуль Econex LR Standard Relay Pro · 5121221 11 LR Standard Relay Proарт. 5121221 0-10V0-10V0-10V0-10V0-10V СветильникСветильникиСветильникиСветильникСветильник
Локальная сеть / EthernetРадиосвязь LR0-10V

Схема показывает функциональные связи и не задаёт порядок монтажа. Размещение оборудования, радиопокрытие, питание устройств и соединение RS-485 определяют при проектировании с учётом паспортов изделий и обследования объекта.

Оборудование LR 433/868 МГц

Номера в таблице соответствуют номерам на схеме. Нажмите номер, чтобы найти устройство.

Оборудование на схеме LR 433/868 МГц: назначение и артикул
№ОборудованиеНазначениеАртикул

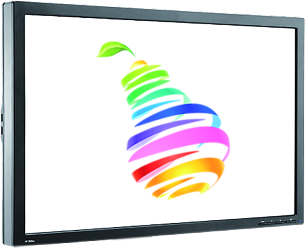

Точка управления Econex Touch
Стационарная точка управления системой Econex Smart.5012301
Сервер Econex RF Gate base

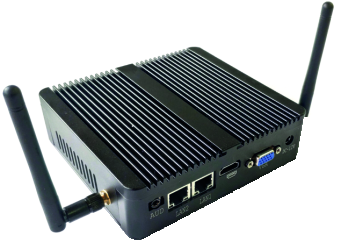

Сервер Econex Smart. Связывает точки управления с интерфейсным модулем радиосети.5011211
Модуль приёма и передачи данных Econex USB–LR

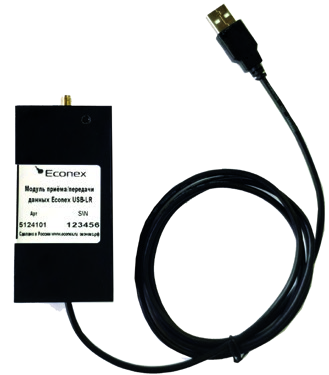

Подключается к серверу по USB и обеспечивает обмен данными с совместимыми LR-устройствами по радиоканалу.5124101
Датчик освещённости Econex LR SensorLux 433 MHz
Передаёт значения естественной освещённости для автоматического регулирования светового потока. Радиоканал — 433 МГц, заявленная дальность связи — до 500 м.5123301
Модуль Econex LR Alert

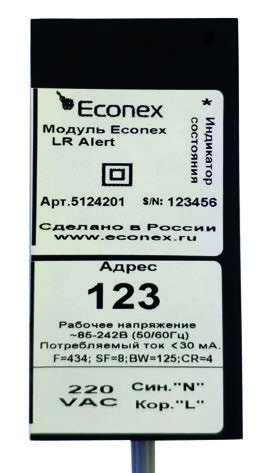

Передаёт в Econex Smart сигнал о наличии напряжения на входе; применяется для контроля внешних устройств.5124201

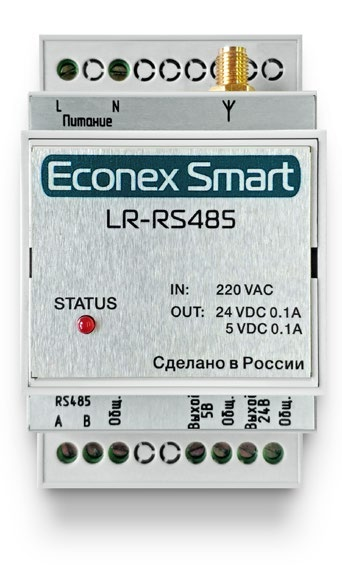

Модуль Econex LR–RS-485
Связывает радиоканал LR с устройствами на проводном интерфейсе RS-485. На схеме к модулю подключён счётчик электроэнергии.5131101
Модуль Econex LR Standard

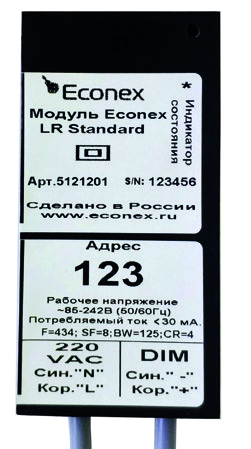

Регулирует световой поток одного светильника с диммируемым драйвером.5121201
Модуль Econex LR Standard G2

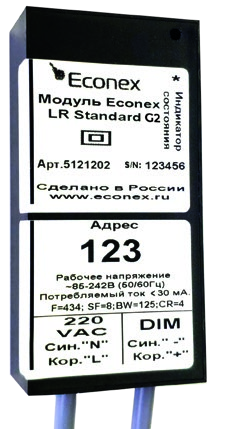

Регулирует световой поток группы светильников мощностью до 500 Вт.5121222
Модуль Econex LR Standard G2 Pro

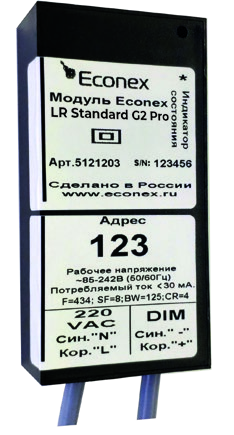

Регулирует световой поток группы светильников мощностью до 2000 Вт.5121223

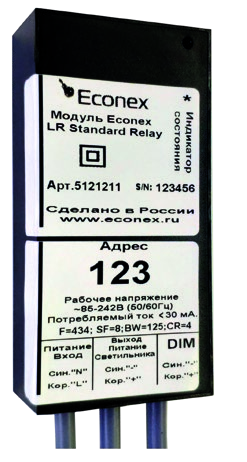

Модуль Econex LR Standard Relay
Регулирует световой поток группы светильников до 500 Вт; встроенное реле отключает их питание.5121211
Модуль Econex LR Standard Relay Pro

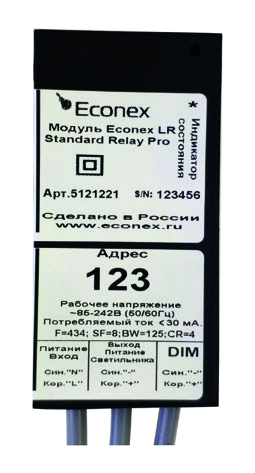

Регулирует световой поток группы светильников до 2000 Вт; встроенное реле отключает их питание.5121221

ПК, мобильное устройство, локальный сервер предприятия, интернет и счётчик показаны как элементы схемы без артикула. Дальность радиосвязи и параметры питания уточняют при проектировании.
