Архитектура DALI
Управляйте светильниками по отдельности и по зонам: включайте свет, регулируйте яркость и запускайте заранее настроенные сцены освещения.
Протокол DALI обеспечивает цифровое проводное управление освещением. Система управления освещением DALI передаёт команды по двухпроводной шине к совместимым драйверам светильников. Адресация позволяет задавать разные режимы работы оборудования, подключённого к одной линии.
Какие задачи решает управление по DALI
Разные уровни света в разных зонах
Объединяйте светильники в группы по назначению: рабочие места, проходы, складские участки, зоны у окон. Для каждой группы можно отдельно настраивать диммирование светильников.
Быстрое переключение режимов
Настройте сцены, например «Рабочая смена», «Уборка», «Дежурное освещение». Одна команда установит предусмотренные сценой уровни света.
Изменение групп без перекладки линии
При изменении назначения помещений светильники можно перераспределить между группами программно — в пределах существующей DALI-линии. Предусмотрено протоколом.
Управление с учётом естественного освещения
Датчик Econex DALI Sensor Lux измеряет освещённость. Его показания используются системой для регулирования светового потока светильников с учётом дневного света.
Схема подключения DALI
Выберите устройство на схеме, чтобы перейти к его описанию и артикулу.
Оборудование DALI
Номера в таблице соответствуют номерам на схеме. Нажмите номер, чтобы найти устройство.
| № | Оборудование | Назначение | Артикул | Каталог |
|---|---|---|---|---|

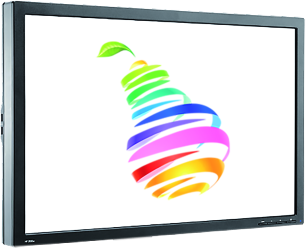

 Точка управления Econex Touch | Стационарная точка управления системой Econex Smart. | 5012301 | В каталоге ↗ | |

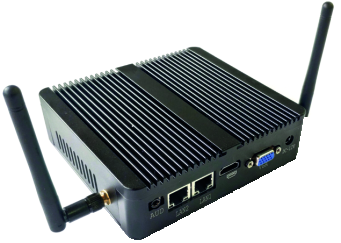

 Сервер Econex RF Gate base | Сервер системы Econex Smart. Связывает точки управления с оборудованием системы. | 5011211 | В каталоге ↗ | |
 Econex DALI Router | Контроллер DALI Router — главный управляющий элемент системы на базе DALI. Интерфейс Ethernet; встроенный источник питания шины DALI. | 5311001 | В каталоге ↗ | |
 Модуль Econex DALI/LR | Объединяет устройства проводной системы DALI в беспроводную сеть. В схеме каталога показаны два модуля. | 5321101 | В каталоге ↗ | |
 Econex DALI Repeater | Устройство расширения линии управления DALI. Оснащено встроенным источником питания шины. | 5331101 | В каталоге ↗ | |
 Датчик освещённости Econex DALI Sensor Lux | Измеряет освещённость для управления световым потоком с учётом естественного света. Питается от шины DALI. | 5323101 | В каталоге ↗ | |
 Модуль Econex DALI Dimmer | Подключает светильники с интерфейсом диммирования 0–10 V к системе управления на базе DALI. | 5331001 | В каталоге ↗ |
ПК, мобильное устройство, локальный сервер предприятия, доступ через интернет, устройства DALI и светильник показаны как элементы схемы без отдельного артикула. Конкретные светильники и состав периферии подбираются в проекте.
