Серия светильников Econex Liner 2Ex е для пылевой среды

Светильники предназначены для применения на промышленных объектах с соответствующей зоной взрывобезопасности (см. сертификат).

МАРКИРОВКА ВЗРЫВОЗАЩИТЫ:

2Ex ec mc IIC T6...T5 Gc X/Ex tc IIIC T85oC...T100oC Dc X;

2Ex db ec mc IIC T6...T5 Gc X/Ex tc IIIC T85oC...T100oC Dc X;

2Ex eb ec mc IIC T6...T5 Gc X/Ex tc IIIC T85oC...T100oC Dc X

РАСШИФРОВКА МАРКИРОВКИ:
Газ (Gas)
2Ex – Оборудование с повышенной надежностью против взрыва. Уровень взрывозащиты для Зоны 2.

ec – Защита вида "повышенная безопасность". Это тип взрывозащиты, при котором предотвращается возможность возникновения опасных перегревов, искр и дуг как при нормальной работе, так и в условиях предусмотренных неисправностей.

db – Защита вида "взрывонепроницаемая оболочка". Взрыв внутри оболочки не вызывает воспламенения внешней среды благодаря способности оболочки выдержать внутренний взрыв и предотвратить его передачу наружу.

eb – Защита вида "взрывонепроницаемая оболочка", но в данном контексте, вероятно, относится к уровню защиты, применяемому для Зоны 1 (в комбинации с ec и mc для достижения уровня Gc для Зоны 2)

mc – Защита вида "герметизация оболочки". Взрывозащита обеспечивается за счет заключения потенциально воспламеняющих частей в оболочку, заполненную герметиком, так что предполагаемая взрывоопасная атмосфера не может воспламениться.

IIC – Группа оборудования для наиболее взрывоопасных газовых сред. Эталонные газы – ацетилен и водород.

T6...T5 – Температурный класс. Оборудование соответствует классу T5 (макс. температура поверхности +100°C) и T6 (макс. температура поверхности +85°C). Безопасное применение определяется максимальной температурой для конкретных условий.

Gc – Уровень взрывозащиты по газовым средам для Зоны 2.

X – Специальные условия безопасного применения, которые указаны в документации к оборудованию (например, особые условия монтажа, обслуживания или подключения).

Защита от взрыва пылевой среды (Dust)
Ex – Уровень взрывозащиты (зона класса 21 и/или 22).

tc – Защита оболочкой и ограничением температуры поверхности. Взрывозащита обеспечивается самой оболочкой, предотвращающей проникновение пыли внутрь, и ограничением температуры внешней поверхности, чтобы она не могла воспламенить пылевую смесь.

IIIC – Группа оборудования для пылевых сред, образованных проводящей пылью.

T85°C...T100°C – Температурный класс. Указывает значение максимальной температуры поверхности оборудования, которое может достигать от +85°C до +100°C.

Dc – Уровень взрывозащиты по пылевым средам для Зоны 22.

X – Специальные условия безопасного применения.

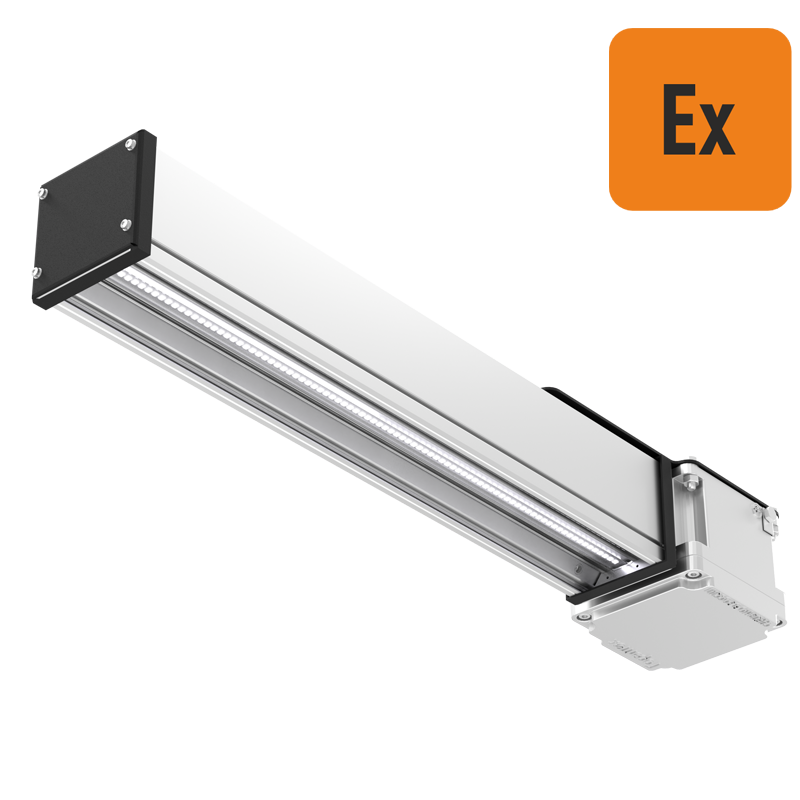

Корпус светильника Econex Liner 2Ex выполнен из алюминиевого профиля, изготовленного методом экструзии. Корпус с металлическими крышками.

Способ подключения:
Светильник в Ket исполнении поставляется с клеммной коробкой 1Ех e/Ex t, с взрывозащищенным кабельным вводом М20х1,5 для небронированного кабеля d:8-14мм под металлорукав dn20 (20-26,3мм) IP68 латунь никелированная - 1 шт.

Уникальная профиль-линза изготовлена из высококачественного ПММА. Применяется для формирования необходимой КСС и осуществления защиты светодиодных модулей от механического воздействия окружающей среды. Дополнительно защита обеспечивается установленным закаленным стеклом.

Светильники в стандартной комплектации устанавливаются на П-образные кронштейны. Возможна установка на кронштейн "Лира", консольное крепление или крепление на трубу (по запросу).
