Офисные светильники серии Econex Office предназначены для установки в офисных и других общественных помещениях. Отличная альтернатива традиционным растровым светильникам ЛПО 2x36
  • Описание и характеристики
  • Преимущества
  • Документы
  • Примеры решений
Область применения:

Офисные и торговые помещения

Конструкция

Корпус изготовлен из листового металла, окрашенного порошковой краской

Оптическая часть

Рассеиватель из монолитного поликарбоната Novattro, имеющий высокую светопропускаемость. Благодаря специальному тиснению Prism обладает равномерным светорассеиванием и снижает габаритную яркость

Установка

Накладной способ монтажа

Управление
  • Диммирование с помощью ШИМ, сигнал 1-10V и внешнего резистора (AN)
  • Управление по протоколу DALI (DALI)
  • Бесперебойная работа светильника при отсутствии напряжения в течении 1 часа (EM)

Технические характеристики

Модификации Econex Office 36 1010
Номинальное напряжение питающей сети, В ~ 220 ± 10%
Допустимое напряжение питающей сети, В 176 - 264 VAC
250 - 370 VDC
Коэффициент мощности драйвера (PFC), не менее 0,95
Потребляемая мощность светильника, Вт 43
Марка светодиодов Seoul semiconductor
Цветовая температура, К 4000
5000
Световой поток СД, не менее, Лм 6000*
Срок службы светильника, ч 100 000
Коэффициент пульсации светового потока менее 1%
Тип КСС Д (косинусная)
Температура окружающей среды при эксплуатации, оС от плюс 1 до плюс 40
Степень защиты светильника IP 20
Климатическое исполнение светильника УХЛ4
Класс защиты от поражения электрическим током   I
Масса светильника, не более, кг 4,0
Габаритные размеры, ДxШxВ, мм 1008 x 160 x 80

* - световой поток светодиодного модуля при температуре кристалла плюс 85оС. Световой поток светильника указан в IES-файле и в паспорте на изделие

Тип КСС

Д (косинусная)

Номенклатура светильников и дополнительных элементов

Артикул Наименование Описание
12 036 12 Econex Office 36 1010/S Prism 4000K 6000 Лм/ 43 Вт/ Д (косинусная)/ IP20/ призматический монолитный поликарбонат/ 4000K
12 036 22 Econex Office 36 1010/S Prism 4000K EM 6000 Лм/ 43 Вт/ Д (косинусная)/ IP20/ призматический монолитный поликарбонат/ 4000K/ аварийный блок питания
12 036 32 Econex Office 36 1010/S Prism 4000K AN 6000 Лм/ 43 Вт/ Д (косинусная)/ IP20/ призматический монолитный поликарбонат/ 4000K/ диммируемый
12 036 11 Econex Office 36 1010/S Prism 5000K 6000 Лм/ 43 Вт/ Д (косинусная)/ IP20/ призматический монолитный поликарбонат/ 5000K
12 036 21 Econex Office 36 1010/S Prism 5000K EM 6000 Лм/ 43 Вт/ Д (косинусная)/ IP20/ призматический монолитный поликарбонат/ 5000K/ аварийный блок питания
12 036 31 Econex Office 36 1010/S Prism 5000K AN 6000 Лм/ 43 Вт/ Д (косинусная)/ IP20/ призматический монолитный поликарбонат/ 5000K/ диммируемый

Габаритные чертежи


Econex Office 36 1010

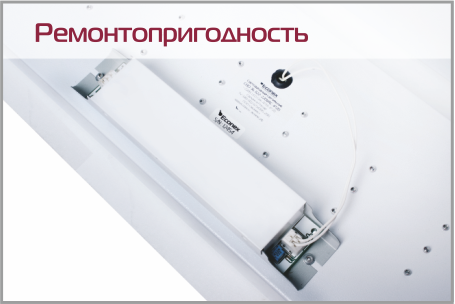

Pr_svo1.png   Конструкция позволяет быстро при необходимости заменить блок питания

Pr_svo2.png   Рассеиватели Novattro выполнены из призматического полистирола или полистирола опал. Гарантия неизменности оптических свойств 14 лет от производителя

Pr_svo3.png Высококачественные и надежные клеммы Wago позволяют быстро присоединить питающие провода
